產品說明
產品詳細說明
|
|
智能32段可編程 PID調節儀 采用的微處理器進行智能控制，適用于需要進行多段曲線的升/降溫控制系統（如啤酒發酵、窯爐升溫等）。
可根據生產過程的要求，按照一定的曲線進行控制，多可分32段曲線對控制對象進行編程控制，每一段均采用PID調節控制（參數預先設定），使控制更為可靠。可分別帶有一路PID控制輸出及一路變送輸出。具有多種曲線控制輸出功能：可實現曲線控制暫停、清零、步進等。并實現手動/自動控制自由無擾動切換。
具備信號輸入功能，只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓 / 標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
整機采用卡入式結構，并具有多種標準外形尺寸。 |
| 型 號 |
WP-P805、905系列 |
| |
|
輸入信號
|
熱 電 阻 標準熱電偶— B、S、K、E、J、T、WRe等
電 阻 標準熱電阻— Pt100、Pt100.1、Cu50、Cu100
遠傳壓力電阻（30Ω～350Ω）等
電 流 0～10mA、4mA～20mA等（輸入電阻≤250Ω）
電 壓 0～5V、1V～5V、mV等（輸入阻抗≥250KΩ） |
|
| |
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出— ON/OFF（帶回差）； 觸點容量：AC 220V/3A；
DC24V/(阻性負載)
可控硅控制輸出— SCR(過零觸發脈沖)輸出； AC 400V/0.
固態繼電器輸出— SSR(固態繼電器控制信號)輸出； DC 5～24V/30mA
通訊輸出 標準串行雙向通訊接口： 通訊協議：RS-232C，RS-485
波特率—300～9600bps（自由設定）
饋電輸出 DC 24V，負載≤30mA |
|
| |
|
特 性
|
測量精度 ±0.2%FS±1字或±0.5%FS±1字
分 辨 率 ±1字
顯示范圍 -1999～9999
顯示方式 高亮度LED數碼顯示 發光二管工作狀態顯示
當前日期及時間顯示 四位（-1999～9999）測量值顯示
四位（-1999～9999）設定值顯示 四位（-1999～9999）控制目標值顯示
0-32段曲線段號顯示 0～輸出量顯示
控制方式 控制方式為帶回差控制（繼電器SCR、SSR控制輸出時），或連續模擬量輸出
報警方式 報警方式為帶回差上限或下限報警（可自由設定）
溫度補償 0～50℃溫度自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存
參數設定值密碼鎖定
保護方式 熱電偶/熱電阻輸入繼線報警 繼電器輸出狀態LED指示
輸入超／欠量程報警 電源欠壓自動復位
工作異常自動復位 |
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V （開關電源）·DC 24V±2V （開關電源）
功 耗 ·≤5W（AC 220V線性電源）·≤4W（AC90V～265V開關電源）
·≤4W（DC 24V開關電源） |
|
|
|
|
型 號
|
WP-P805系列(橫式)
|
WP-P805系列(豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|
接 線 圖
|
|
|
|
型 號
|
WP-P905
|
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：96×96×105mm
|
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|

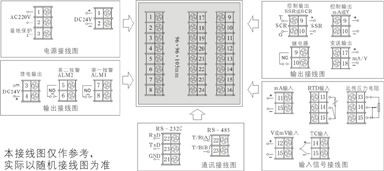

接 線 圖
|
|
|
選型表
|
|
|
型 號
|
說 明
|
|
WP-
|
□
|
□
|
□
|
□
|
□
|
□
|
□□
|
□ |
□
|
□
|
□
|
|
|
外形特征
|
P
|
|
|
|
|
|
|
|
|
|
|
32段PID可編程序調節控制儀 |
|
外形尺寸
|
8
9
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式)
96×96mm |
|
控制作用
|
|
|
|
|
|
|
|
|
|
可編程序控制 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
控制輸出
|
□
|
|
|
|
|
|
|
參見“控制輸出方式” |
|
變送輸出
|
□
|
|
|
|
|
|
參見“變送輸出方式” |
|
輸入類型
|
□□
|
|
|
|
|
參見“輸入類型” |
|
一報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
上限報警
下限報警 |
|
第二報警方式
|
□
|
|
|
同“一報警方式” |
|
饋電輸出
|
P
|
|
單路DC 24V饋電輸出
|
|
供電方式
|
T
W
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源）
|
|
| |
★舉例說明：WP-P805-010-23-HL; WP-P805-020-23-HL
WP-P805-820-23-HL-S; WP-P905-020-23-HL |
| |
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
| |
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
輸入類型
|
|
1
|
B
|
400～1800℃
|
9
|
Pt100.1
|
-99.9～320.0℃
|
17
|
30Ω～350Ω
|
-1999～9999d
|
|
2
|
S
|
0～1600℃
|
10
|
Cu50
|
-50.0～150.0℃
|
18
|
特殊規格
|
用戶特定(注4)
|
|
3
|
K
|
0～1300℃
|
11
|
Cu100
|
-50.0～150.0℃
|
19
|
4mA～20mA開方
|
-1999～9999d
|
|
4
|
E
|
0～1000℃
|
12
|
4mA～20mA
|
-1999～9999d
|
20
|
0～10mA開方
|
-1999～9999d
|
|
5
|
T
|
0～320.0℃
|
13
|
0～10mA
|
-1999～9999d
|
21
|
1V～5V開方
|
-1999～9999d
|
|
6
|
J
|
0～1200℃
|
14
|
1V～5V
|
-1999～9999d
|
22
|
0～5V開方
|
-1999～9999d
|
|
7
|
WRe
|
0～2300℃
|
15
|
0～5V
|
-1999～9999d
|
23
|
可切換輸入
|
注２
|
|
|
Pt100
|
-200～650℃
|
16
|
0～20mA
|
-1999～9999d
|
24
|
|
|
★注1：特殊型號或要求的，請定貨時說明輸入信號類型或參考標準。 |
| |
★注2:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V～5V
|
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
12
|
4mA～20mA
|
15
|
0～5V
|
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
13
|
0～10mA
|
|
|
★注:輸入信號選擇30Ω～350Ω時，則無1V～5V或0～5V |
