價格:電議
所在地:上海
型號:Z67F
更新時間:2013-10-11
瀏覽次數:1706
公司地址:上海市徐匯區龍吳路1143號
![]()
林工(先生) 經理
上海科造閥門公司是一家集開發、生產、組裝并代理銷售進口閥門、管道配套服務于一體的專業性企業。公司的主打產品有 : 電磁閥、氣動閥門、蝶閥、球閥、針型閥、截止閥、止回閥、阻火器、排氣閥、排泥閥、過濾器、放料閥、隔膜閥、旋塞閥、柱塞閥、平衡閥、調節閥、疏水閥、呼吸閥、管夾閥等。閥門壓力:1.0-32.0Mpa規格:DN15-DN1200。閥門材質有:鑄鐵、鋁合金、不銹鋼、鑄鋼、碳鋼、A105、304、304L、316、316L等。驅動方式可采用手動、電動、氣動、齒輪傳動等裝置。連接方式:法蘭、焊接、絲口、對夾。標準:GB HB JB國標、API美標、JIS日標、DIN德標。
代理銷售來自德國閥門、美國閥門、英國閥門、法國閥門、日本閥門、韓國閥門、臺灣閥門地區原裝進口閥門。產品廣泛應用于水處理、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建、工業管道等領域。產品暢銷全國各地及東南亞地區,優質的質量,高效的服務,深得用戶的信賴和廣泛的贊譽。
公司始終以質量為本,一切為滿足用戶的經營理念,不斷引國外先進技術,新工藝、新材料,竭誠為用戶提供優質的閥門產品和更加完善的售后服務。您的要求,我們的目標
Z67F地埋式燃氣平板閘閥產品結構特點
閥體采用鑄造結構。
閥座采用O形密封圈密封和施加預緊力的浮動閥座結構,使閥門進出口雙向密封;并且該結構的啟閉力矩僅為普通閥門的1/2,能達
到輕松開、關閥門。
閥座采用密封面上鑲嵌PTFE,具有PTFE對金屬和金屬對金屬的雙重密封,PTFE密封面同時清除閘板臟物的作用。
閥門的閘板,無論是全開或是全關始終與密封面吻合,密封面得到保護不受介質直接沖刷,從而延長使用壽命。
閥門在全開時,通道平滑為直線,流阻系數極小,無壓力損失,可通毛球清掃管線。
閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖),保證使用安全。
采用封閉齒輪轉動啟閉指示機構,能長期清晰地反映閥門的啟閉情況。
直埋式閥門外表面采用環氧煤瀝青防腐處理,能與管線同壽命

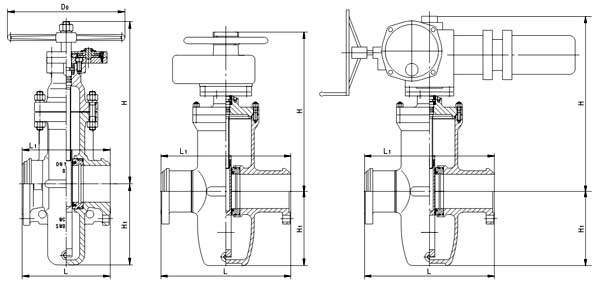

Z67F地埋式燃氣平板閘閥主要外型尺寸:
型號:(K)Z4(5、9B)4(6)7F PN0.4、0.6、1.0、1.6、2.5MPa PN2.0MPa(Class150)

Z67F地埋式燃氣平板閘閥主要外形尺寸:
|
DN(mm) |
尺寸 (mm) |
|||||
|
L |
H |
H1 |
H2 |
A |
||
|
對焊 |
法蘭 |
|||||
|
100 |
305 |
350 |
見主要外形尺寸 |
見主要外形尺寸 |
140 |
225 |
|
150 |
403 |
450 |
150 |
300 |
||
|
200 |
419 |
450 |
150 |
320 |
||
|
250 |
457 |
457 |
150 |
360 |
||
|
300 |
502 |
502 |
160 |
400 |
||
|
350 |
572 |
572 |
180 |
470 |
||
|
400 |
610 |
600 |
180 |
500 |
||
|
500 |
711 |
700 |
180 |
570 |
||
|
600 |
813 |
800 |
200 |
670 |
||
|
700 |
914 |
900 |
200 |
770 |
||
