TC-XMPA PID

江蘇天辰儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：TC-XMPA

更新時間：2012-02-01

瀏覽次數：2385

公司地址：江蘇省金湖縣環城西路279號

13852302580 劉浩(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

模糊PID自整定調節器/溫控器采用了人工智能模糊控制；提高了采樣速率（250ms）、運算精度、控制精度（一般優于0.2％FS）；在外給定基礎上采用微

公司簡介

公司座落在美麗富饒的高郵湖畔，有天下第一荷花美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。成立于2004年，是一家集科研、生產、成套工程為一體的高新技術企業。企業擁有雄厚的技術力量、先進的生產設備，科學合理的生產工藝，健全的質保體系，為產品的高標準提供了有力的保障。生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、差壓變送器、靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、導納科位儀、智能壓力效驗儀、電線電纜等產品在石化、電力、冶金以及國防等行業的自動化控制中得到了廣泛的應用。代理的羅斯蒙特、橫河EJA等我廠產品也為國內各行業提供了大量技術先進、可靠實用的測量控制儀表，深受用戶歡迎。我們本著質量第一，服務第一，誠信第一的宗旨,愿與客戶攜手，以全新的營銷策略，走向更廣闊的市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。

展開

產品說明

模糊PID自整定調節器/溫控器采用了人工智能模糊控制；提高了采樣速率（250ms）、運算精度、控制精度（一般優于0.2％FS）；在外給定基礎上采用微分先行的控制方式有效的抑制了對象的擾動問題；

PID自整定調節器/溫控器采用了人工智能模糊控制；提高了采樣速率（250ms）、運算精度、控制精度（一般優于0.2％FS）；在外給定基礎上采用微分先行的控制方式有效的抑制了對象的擾動問題；
可隨意改變儀表的輸入信號類型。采用新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號；
可分別帶一路PID控制輸出及一路變送輸出，可適用于各種測量控制場合，可實現手/自動無擾動切換。
可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信組成網絡控制系統；采用標準MODBUS RTU通信協議；
集數字儀表與模擬儀表于一體，可對測量值及控制目標值（或輸出量）進行數字量顯示，并同時對測量值及控制目標值（或輸出量）進行相對模擬量顯示，顯示方式為雙LED數碼顯示+雙光柱模擬量顯示。

技術指標

商標	型號
TC-XMPA-X	D105、D/S 805、D705、D905、D/S405、TD/TS805系列
輸入信號	熱電偶： K、E、S、B、J、T；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。熱電阻： Pt100、Cu50；引線電阻補償范圍≤15Ω。直流電壓：0～5V、1～5V；直流電流：0～10mA、4～20mA。輸入阻抗：電壓信號Ri≥250KΩ。
輸出信號	模擬量輸出：DC 0～10mA輸出（負載電阻≤750Ω） DC 4～20mA輸出（負載電阻≤500Ω） DC 0～5V輸出（負載電阻≥250KΩ） DC 1～5V輸出（負載電阻≥250KΩ）開關量輸出：繼電器控制輸出─繼電器ON/OFF帶回差。AC220V/1A，DC24V/3A （阻性負載）可控硅控制輸出─SCR（可控硅過零觸發脈沖）輸出，光電隔離，400V/0.5A 固態繼電器控制輸出--SSR（固態繼電器控制信號）輸出，光電隔離，6～24V/30mA 雙向可控硅無觸點開關輸出─SOT輸出，光電隔離，400V/7A 通訊輸出：接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等波特率─1200～9600bps 內部自由設定采用標準MODBUS RTU通信協議饋電輸出：DC24±1V，負載電流≤30mA
特性	測量精度：±0.5%FS或0.2%FS 分辨率：±1字測量范圍：-1999～9999字顯示方式：-1999～9999字測量值顯示 -1999～9999字設定值顯示 -1999～9999字控制目標值顯示 0～100%輸出量顯示雙LED+雙光柱顯示發光二極管工作狀態顯示溫度補償：0～50℃數字式溫度自動補償參數設定·面板輕觸式按鍵數字設定 ·參數設定值斷電后保存 ·參數設定值密碼鎖定保護方式·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示 ·輸入超/欠量程報警 ·電源欠壓自動復位 ·工作異常自動復位（Watch Dog）
使用環境	環境溫度：0～50℃ 相對濕度：≤85%RH ·避免強腐蝕性氣體供電電壓：常規型 AC220V %（50Hz±2Hz線性電源）特殊型 AC90V～265V-開關電源 DC24V±2V-開關電源功耗：≤5W（AC220V線性電源供電） ≤4W（AC90～265V開關電源供電） ≤4W（DC24V電源供電）

TC-XMPA-X	D/TD805系列（橫式）	S/TS805系列（豎式）
儀表外形
儀表尺寸	寬×高×深：160×80×140mm	寬×高×深：80×160×140mm
開孔尺寸	單位：mm	單位：mm
重量	·常規型：700g ·特殊型：500g

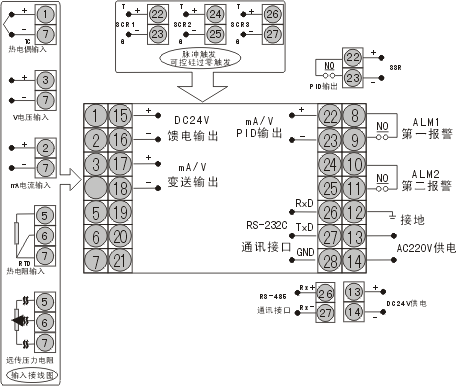

接線圖
備注	特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃，豎式光柱向右順時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
TC-XMPA-X	D905系列	D705系列
儀表外形
外形尺寸	寬×高×深：96×96×105mm	寬×高×深：72×72×105mm
開孔尺寸	單位：mm	單位：mm

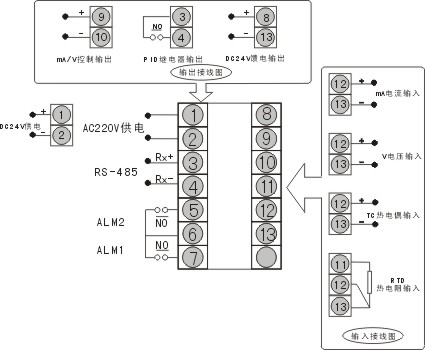

接線圖	D905系列 D705系列

TC-XMPA-X	D405系列	S405系列
儀表外形
外型尺寸	寬×高×深：96×48×105mm	寬×高×深：48×96×105mm
開孔尺寸	單位：mm	單位：mm
接線圖
備注	特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
TC-XMPA-X	D105系列
儀表外形
外形尺寸	寬×高×深：48×48×105mm
開孔尺寸	單位：mm
重量	·常規型：350g

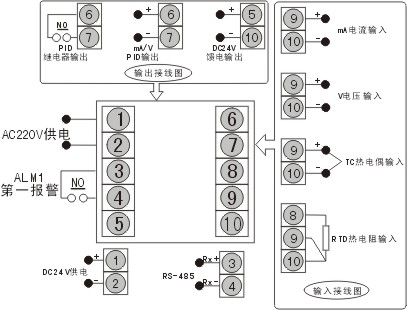

接線圖
備注	特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。

TC-XMPA系列模糊PID自整定調節器/溫控器型譜表

型號										說明
TC-XMPA-X	□	-□	□	□	-□	-□	□	-□	□	模糊PID自整定調節器/溫控器
外形尺寸	D105 D405 S405 D705 D805 S805 D905									48×48mm 96×48mm（橫式） 48×96mm（豎式） 72×72mm 160×80mm（橫式） 80×160mm（豎式） 96×96mm
通訊方式		□								參見“通訊方式”
控制輸出方式			□							參見“輸出方式”
變送輸出方式				□						參見“輸出方式”（D105無此功能）
輸入類型					□					參見“輸入類型”
一報警方式						N H L				無報警（可省略）上限報警（只能選其中一種報警方式）下限報警
第二報警方式							N H L G A D			無報警（可省略）上限報警下限報警偏差內報警（只能選其中一種報警方式）偏差外報警 LBA報警
饋電輸出								P		一路DC24V輸出
供電方式									T W A	AC90～265V（開關電源）供電 DC24V（開關電源）供電 AC220V供電（線性電源）
測量精度									B	0.5％FS±1字(可省略) 0.2％FS±1字(請注明)

TC-XMPA系列模糊PID自整定調節器/溫控器型譜表

型號										說明
TC-XMPA-X	□	-□	□	□	-□	-□	□	-□	□	光柱顯示模糊PID自整定調節器/溫控器
外形尺寸	TD805 TS805									160×80mm（橫式） 80×160mm（豎式）
通訊方式		□								參見“通訊方式”
控制輸出方式			□							參見“輸出方式”
變送輸出方式				□						參見“輸出方式”
輸入類型					□					參見“輸入類型”
一報警方式						N H L				無報警（可省略）上限報警（只能選其中一種報警方式）下限報警
第二報警方式							N H L G A D			無報警（可省略）上限報警下限報警偏差內報警（只能選其中一種報警方式）偏差外報警 LBA報警
饋電輸出								P		一路DC24V輸出
供電方式									T W A	AC90～265V（開關電源）供電 DC24V（開關電源）供電 AC220V供電（線性電源）
測量精度									B	0.5％FS±1字(可省略) 0.2％FS±1字(請注明)

輸入類型：SL0=36為全切換(特殊型號或要求的，請提供分度號或參考標準，訂貨時說明)

代碼	分度號	測量范圍	代碼	分度號	測量范圍
00	B	0～1800℃	12	BA1	-199.9～600℃
01	S	0～1600℃	13	BA2	-199.9～600℃
02	K	0～1300℃	14	保留	保留
03	E	0～1000℃	15	保留	保留
04	T	-199.9～400.0℃	16	30～350Ω	-1999～9999字
05	J	0～1200℃	17	0～20mA	-1999～9999字
06	保留參數	保留參數	18	0～10mA	-1999～9999字
07	保留參數	保留參數	19	4～20mA	-1999～9999字
08	Wre3-25	0～2300℃	20	0～5V	-1999～9999字
09	Cu50	-50.0～150.0℃	21	1～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	28	特殊信號	-1999～9999字
11	Pt100	-199.9～650.0℃	36	信號全切換	-1999～9999字

儀表通訊接口方式：

代碼	0	2	8
通訊方式	無通訊	RS-232C通訊口	RS-485通訊口

變送輸出類型：

代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

PID控制輸出類型：

代碼	1	2	3	4	5	61	7	8	9
輸出方式	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出
