產品說明
| 產 品 說 明 |
|
一、概述
XM系列智能專家PID曲線控制儀采用了多項國際先進技術，具備100～240VAC寬范圍輸入的開關電源，輸入采用數字校正及自校準技術，測量精確穩定，消除了溫漂和時漂引起的測量誤差。儀表全面采用表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強、可靠性高。
本系列儀表包括XM508P、XM708P、XM808P、XM908P等型號產品，采用先進的專家PID調節算法，控制精確穩定，無超調，具備高精度的PID參數自整定功能。

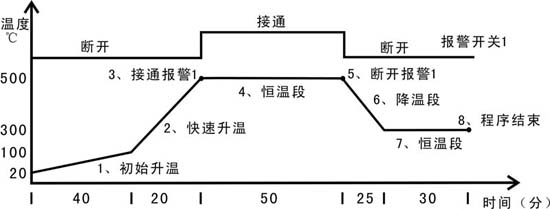

本系列儀表廣泛用于需要各種升溫、保溫、降溫過程的場合。多可至42段程序，每段程序時間單位可以選擇小時、分鐘、秒，具備曲線擬合、測量值啟動等技術，處理程序曲線時可以避免出現超調現象。本系列儀表還具有萬能輸入、零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、通訊接口、60 段折線輸入修正、程序控制、開關量輸入、開關量輸出等擴展功能。
XM系列PID曲線控制儀表區別：
| |
XM708P
|
XM808P
|
XM908P
|
|
輸入顯示
|
測量精度
|
0.2%
|
0.2%
|
0.2%
|
|
采樣速度
|
2次/秒
|
2次/秒
|
2次/秒
|
|
萬能輸入
|
√
|
√
|
√
|
|
擴展分度號
|
|
√
|
√
|
|
光柱顯示
|
|
√
|
√
|
|
控制輸出
|
時間比例
|
√
|
√
|
√
|
|
模擬量
|
√
|
√
|
√
|
|
閥門正反轉
|
|
|
√
|
|
手/自動輸出
|
|
√
|
√
|
|
調節控制
|
正反作用
|
√
|
√
|
√
|
|
給定值限定
|
√
|
√
|
√
|
|
緩啟動
|
|
|
√
|
|
超調抑制
|
|
|
√
|
|
分段功率
|
|
√
|
√
|
|
曲線控制
|
控制段數
|
10
|
42
|
42
|
|
曲線時間
|
分
|
分/秒
|
分/秒
|
|
其它功能
|
報警輸出路數
|
2路
|
4路
|
4路
|
|
報警延時
|
|
√
|
√
|
|
通訊
|
√
|
√
|
√
|
|
變送
|
|
√
|
√
|
|
主機模式
|
|
√
|
√
|
|
面板鎖定
|
|
|
√
|
二、技術規格
|
輸入規格
|
熱電偶：K、S、R、n、E、J、T、B、Wr5-26 、WR3-25、ea1、eU2等
熱 電 阻：Pt100、Cu50、Cu53、bA1、BA2等
電 阻：0～80Ω、0～400Ω等
電 壓：0～20mV …… 0～1V, 0～5V→輸入阻抗≥500kΩ
電 流：4～20mA、0～20mA等→輸入電阻≤250Ω 0～10mA→輸入電阻≤500Ω
擴充規格：在保留上述輸入規格基礎上，允許用戶一種額外輸入規格(需提供分度表)
|
|
測量范圍
|
-1999 ～ +30000
|
|
測量精度
|
0.2級(±0.2%FS)
儀表對B分度號熱電偶在0～600℃范圍時可進行測量，但測量精度無法達到0.2級，在600～1800℃范圍可保證0.2級測量精度
|
|
報警功能
|
上限、下限、正偏差、負偏差、事件輸出等5種方式，多可輸出2路，可選擇上電免除報警功能
|
|
報警輸出
|
繼電器觸點輸出，觸點容量220VAC/2A或24VDC/2A（適合阻性負載，感性負載相應減小）
|
|
報警精度
|
±0.1℃或±1定義單位
|
|
控制輸出規格
|
繼電器開關輸出，觸點容量220VAC/2A或24VDC/2A（適合阻性負載，感性負載相應減小）
SCR無觸點開關輸出（常開觸點），觸點容量220VAC/ 200mA或24VDC/200mA,瞬間工作電流2A
SSR驅動電壓12VDC/30mA（驅動SSR固態繼電器）
SCR單相/三相過零(隨機)觸發，可觸發5～500A的雙向可控硅或單硅反并聯模塊
電壓：0～5V，1～5V
電流：0～10mA、4～20mA、0～20mA等(輸出電壓≤10V)
|
|
變送范圍
|
0～22mA、0～10VDC
|
|
變送精度
|
0.3級(±0.3%FS)
|
|
通訊接口
|
RS485串行通訊接口、RS232串行通訊接口
|
|
配電輸出
|
24VDC電壓，zui大輸出電流為25mA，可供無源變送器使用
|
|
溫度補償
|
0～50℃數字式溫度自動補償
|
|
使用環境
|
環境溫度：0～50℃
相對濕度：≤85%，避免強腐蝕氣體
|
|
電 源
|
開關電源100～240vac(50Hz/60Hz)； 24VDC/AC±2V
|
|
功 耗
|
≤5W
|
|
重 量
|
≤1000g
|
三、儀表選型表
|
代碼
|
說明
|
|
XM808P
|
|
|
XM908P
|
|
|
外形尺寸
|
-1、-2、-3、-4、-5、-2G、-2S、-3G
|
儀表外形尺寸
|
|
OUT
控制輸出
|
-N
|
|
無輸出
|
|
-RL
|
|
繼電器控制輸出模塊
|
|
-G
|
|
固態繼電器驅動輸出模塊
|
|
-X
|
|
標準電流輸出模塊
|
|
-K
|
|
單相可控硅過零觸發輸出模塊
|
|
-W
|
|
可控硅無觸點常開式輸出模塊
|
|
-F
|
|
控制閥門正反轉輸出
|
|
AL1位置輸出
|
-N
|
|
無輸出
|
|
-H
|
|
繼電器上限報警輸出
|
|
-L
|
|
繼電器下限報警輸出
|
|
-PH
|
|
繼電器正偏差報警輸出
|
|
-PL
|
|
繼電器負偏差報警輸出
|
|
-EV
|
|
繼電器事件輸出
|
|
AL2位置輸出
|
-N
|
|
無輸出
|
|
-H
|
|
繼電器上限報警輸出
|
|
-L
|
|
繼電器下限報警輸出
|
|
-PH
|
|
繼電器正偏差報警輸出
|
|
-PL
|
|
繼電器負偏差報警輸出
|
|
-EV
|
|
繼電器事件輸出
|
|
COMM位置輸出
|
-N
|
|
無輸出
|
|
-S
|
|
RS485串行通訊接口
|
|
-IS
|
|
獨立隔離電源RS485串行通訊接口
|
|
-R
|
|
RS232串行通訊接口
|
|
-X
|
|
標準電流變送輸出
|
|
-IX
|
|
獨立隔離電源電流變送輸出
|
|
AUX輔助輸出
|
-N
|
|
無輸出
|
|
-V24
|
|
儀表配電24VDC（25mA）輸出
|
|
-V12
|
|
儀表配電12VDC（25mA）輸出
|
|
-DI
|
|
外部控制輸入
|
|
儀表供電
|
-N
|
|
100~240VAC 開關電源
|
|
-D
|
|
24VDC/AC±2V 開關電源
|
|
輸入信號
|
-□
|
請注明輸入規格
|
四、輸入類型
|
代碼
|
輸入規格
|
代碼
|
輸入規格
|
代碼
|
輸入規格
|
|
00
|
K（-200～1300℃）
|
11
|
EA1（-30～800℃）
|
28
|
0～20mV電壓輸入
|
|
01
|
S（-50～1700℃
|
12
|
EU2（-150～1200℃）
|
29
|
0～100mV電壓輸入
|
|
02
|
R（0～2300℃）
|
13~16
|
備用
|
30
|
0～60mV電壓輸入
|
|
03
|
T（-200～350℃）
|
17
|
BA1（-160～660℃）
|
31
|
0～1V輸入
|
|
04
|
E（0～1000℃）
|
18
|
BA2（-200～720℃）
|
32
|
0.2～1V輸入
|
|
05
|
J（0～1000℃）
|
19
|
Cu53（-80～150℃）
|
33
|
1～5V(4～20mA)輸入
|
|
06
|
B（0～1800℃）
|
20
|
Cu50（-50～150℃）
|
34
|
0～5V(0～20mA)輸入
|
|
07
|
N（0～1300℃）
|
21
|
Pt100（-200～600℃）
|
35
|
-20～20mV電壓輸入
|
|
08
|
Wre5-26（0～2300℃）
|
22~25
|
備用
|
36
|
-100～100mV電壓輸入
|
|
09
|
Wre3-25（0～2300℃）
|
26
|
0～80Ω電阻輸入
|
37
|
-5～5V輸入
|
|
10
|
備用
|
27
|
0～400Ω電阻輸入
|
|
|
五、外觀圖
 |
|
